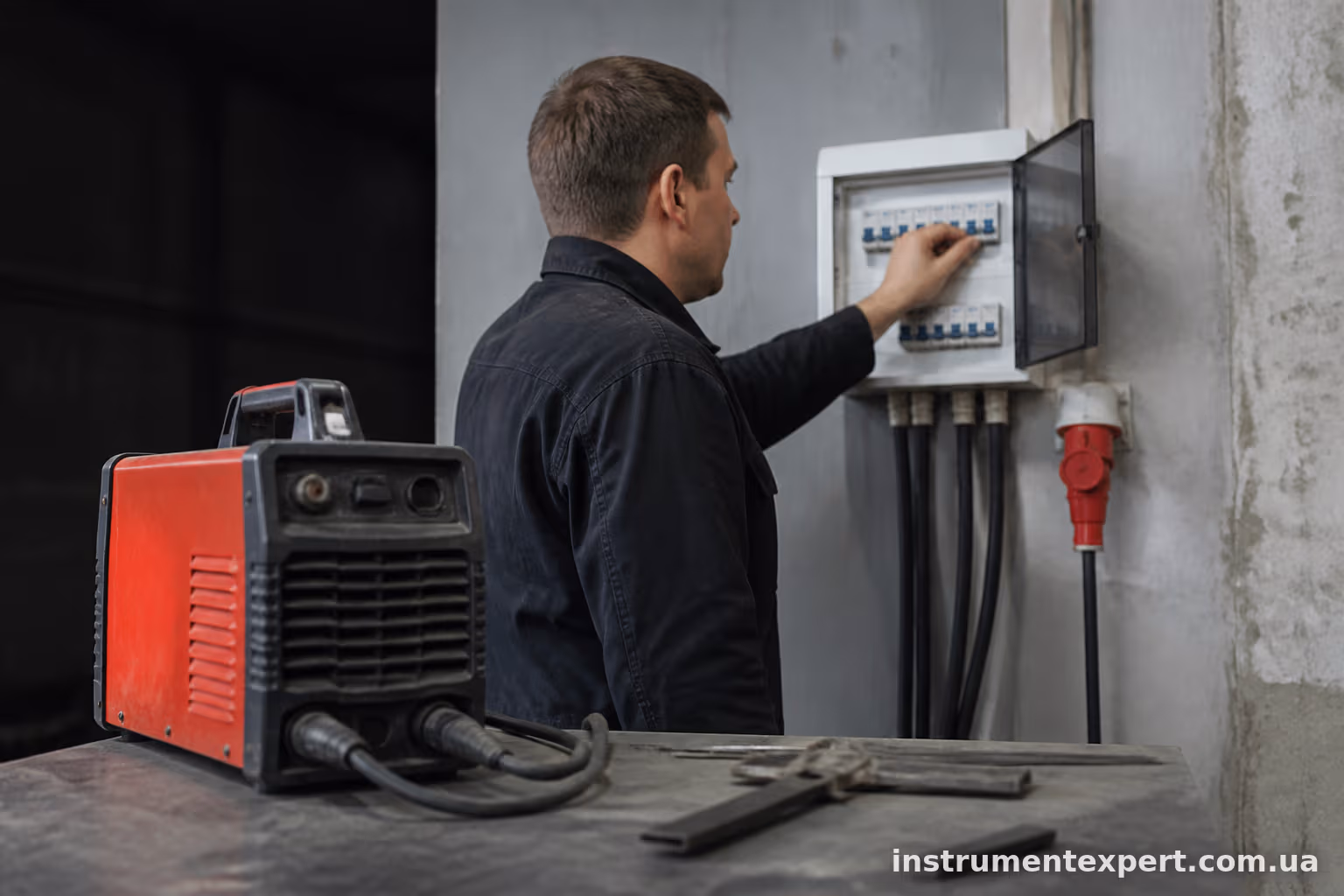

Найчастіша причина — автомат просто не розрахований на струм, який споживає зварювальний апарат в момент запалювання дуги. Друга за поширеністю — тонкий подовжувач або погана проводка в гаражі чи на дачі. Третя — неправильний тип автомата, який не витримує пускові струми навіть при номінально достатньому амперажі. Розберемо по порядку, бо причин насправді більше, і кожна лікується по-своєму.
Автомат замалий за номіналом
Побутова розетка в квартирі зазвичай захищена автоматом на 16А. У приватному будинку буває і 10А на окрему групу. Зварювальний інверторний апарат потужністю 5-6 кВт при роботі на струмі зварювання 140-160А може споживати з мережі 25-30А — і це вже перевищення для 16-амперного автомата.
Порахувати приблизно можна так: беремо потужність апарату (вказана на шильдику або в паспорті), ділимо на напругу мережі 220В. Апарат на 4 кВт дасть приблизно 18А споживання — і 16-амперний автомат тут вже на межі, а якщо мережа просідає чи апарат старенький і ККД не найкращий — вибиватиме регулярно.
Що робити: дивитись в паспорт апарату графу “споживана потужність” або “струм мережі”, і ставити автомат з запасом хоча б 20-25%. Якщо апарат вимагає 20А — ставте автомат на 25А, не менше.

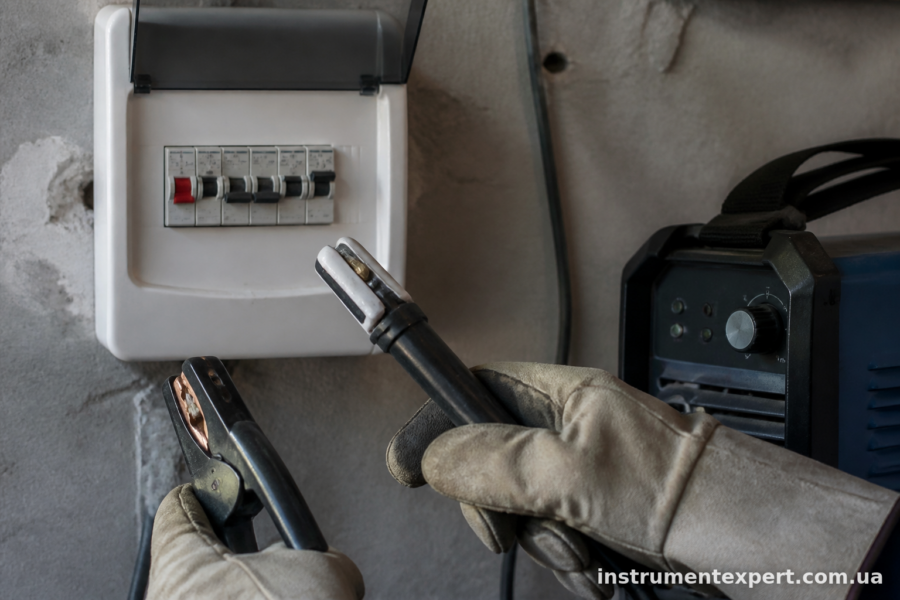

Пусковий струм при запалюванні дуги
Це та причина, яку найчастіше недооцінюють. В момент, коли електрод торкається металу і виникає коротке замикання перед запаленням дуги, апарат на долі секунди тягне струм у 2-3 рази більший за номінальний. Автомат це “бачить” як перевантаження і вимикається — навіть якщо в усталеному режимі споживання апарату вкладається в номінал.
Тут допомагає не збільшення номіналу автомата (хоча іноді доводиться), а зміна його характеристики. Автомати бувають типу B, C і D — і різниця саме в тому, наскільки швидко вони реагують на короткочасні піки струму.
- Тип B спрацьовує вже при перевищенні в 3-5 разів від номіналу — для зварювальних апаратів це занадто чутливо.
- Тип C тримає піки до 5-10 номіналів — оптимальний варіант для більшості зварювальних інверторів побутового і напівпрофесійного класу.
- Тип D витримує до 10-20 номіналів — використовують для потужного обладнання з великими пусковими струмами, іноді ставлять і під зварювальні напівавтомати.
Якщо у гаражі чи майстерні стоїть автомат типу B — це перше, що варто перевірити і поміняти на C.
Проблема з проводкою і подовжувачем
Зварювальний апарат — це не дриль і не болгарка, тут споживання суттєво вище, і тонкий подовжувач із гаражного мотка може просто не витримати навантаження. Кабель перегрівається, опір зростає, падає напруга на кінці лінії — апарат намагається компенсувати це, тягне більше струму, і автомат вибиває.
Мінімальний переріз для зварювального апарату побутового класу — 2,5 мм² на коротких відстанях (до 10-15 метрів), для потужніших моделей і довших ліній — 4 мм². Барабанні подовжувачі варто розмотувати повністю: змотаний в бухту кабель під навантаженням гріється значно сильніше через ефект індукції, і це додатковий фактор для спрацювання захисту.
Окремо звертайте увагу на з’єднання і розетки — окислені контакти, слабко затягнуті клеми в розподільній коробці дають додатковий опір, і саме в цій точці найчастіше і “стрибає” напруга під навантаженням.

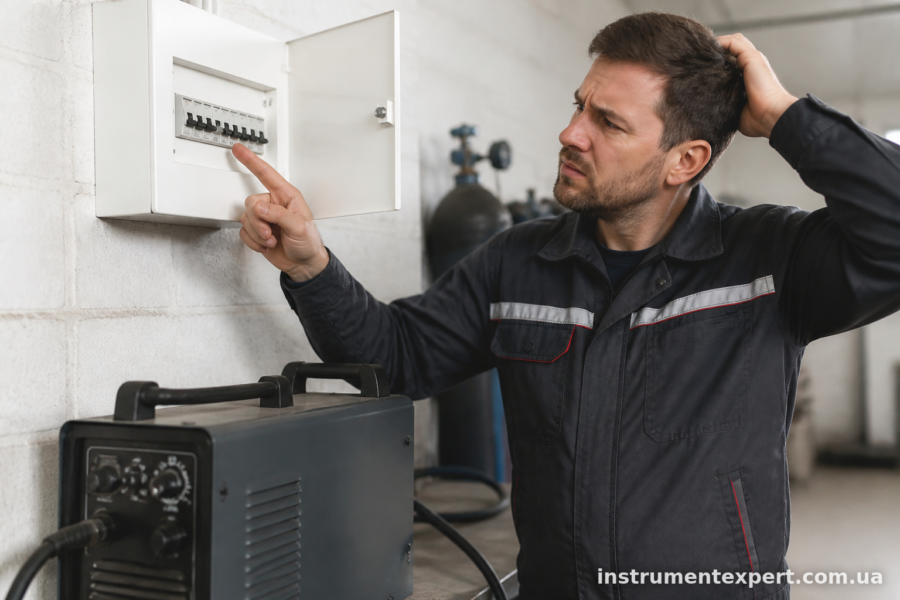

Автомат застарів або несправний
Автомати, як і будь-яка механіка, з часом втомлюються. Пружина, яка відповідає за спрацювання, послаблюється, тепловий розчеплювач стає чутливішим до найменших коливань. Автомат, який стояв 10-15 років і нормально тримав навантаження від інших приладів, може почати вибивати саме при підключенні зварювального апарату — просто тому, що зварювальний апарат перше обладнання в домі, яке дає серйозне пікове навантаження.
Перевірити просто: якщо автомат вибиває навіть при мінімальному струмі зварювання, а сусідній такий самий автомат на іншій групі тримає той самий апарат нормально — справа саме в самому пристрої захисту, і його варто міняти.
Забагато навантаження одночасно
Банальна, але реальна ситуація на дачі чи в гаражі: зварювальний апарат ввімкнений в ту саму групу, що й компресор, холодильник або обігрівач. Сумарне навантаження перевищує номінал автомата навіть без жодних пускових пік — просто арифметика.
Рішення тут очевидне — виносити зварювальний апарат на окрему лінію з окремим автоматом, розрахованим саме під нього. Для гаража чи майстерні, де зварювання не разова справа, а регулярна, це взагалі варто закладати ще на етапі проводки.

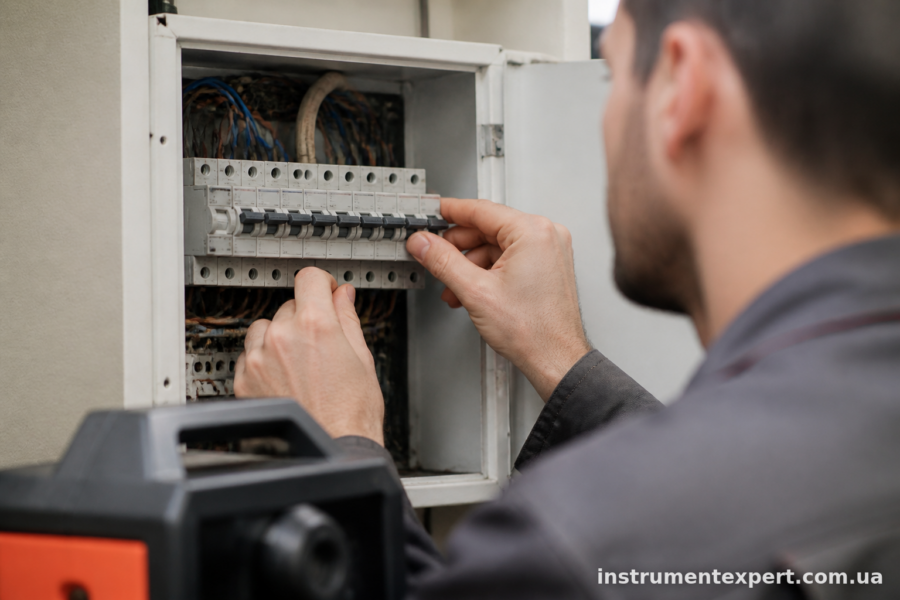

Занадто високий струм зварювання виставлений на апараті
Іноді причина не в мережі і не в проводці, а в тому, що на апараті виставлений струм зварювання, який просто завеликий для товщини металу, який ви варите, і для параметрів вашої мережі. Виставляючи 180-200А на апараті, розрахованому на роботу в мережі 16А, ви штучно створюєте перевантаження, якого можна уникнути, просто зменшивши струм до 120-140А там, де це дозволяє товщина заготовки.
Несправність самого зварювального апарату
Буває і так, що причина в самому інверторі — пробій в силових ключах, замикання в кабелях-подовжувачах, які йдуть від апарату до тримача електрода і маси. В цьому випадку апарат може вибивати автомат навіть на холостому ході, до контакту електрода з металом. Якщо автомат спрацьовує миттєво при вмиканні апарату в розетку, ще до початку роботи — це майже напевно ознака внутрішньої несправності, і тут потрібна діагностика в сервісі, а не гра з автоматами.
Окремо варто перевірити зварювальні кабелі на предмет пошкодження ізоляції в місцях перегинів — оголений провід, що торкається корпуса апарату чи заземленого металу, дає замикання, яке зовні виглядає точно так само, як проблема з мережею.
УЗО і диференціальний захист
Якщо у вас в щитку стоїть не просто автомат, а диференціальний автомат або окреме УЗО — воно може спрацьовувати через витік струму, а не через перевантаження. Зварювальний апарат, особливо старий чи невдало заземлений, часто дає невеликий струм витоку на корпус, який УЗО з чутливістю 30 мА сприймає як небезпеку і відключає лінію. В такому разі проблема не в потужності, а саме в диференціальному захисті — і рішення тут в перевірці заземлення апарату і, можливо, в підборі УЗО з вищою чутливістю спрацювання, розрахованого під специфіку зварювального обладнання.
Якщо коротко підсумувати: спочатку перевіряйте номінал і тип автомата (краще C, ніж B), потім переріз кабелю і подовжувача, потім — чи не перевантажена лінія іншими приладами. Якщо все це в нормі, а автомат все одно вибиває — варто перевірити сам апарат на предмет несправності, а не продовжувати міняти автомати один за іншим.
