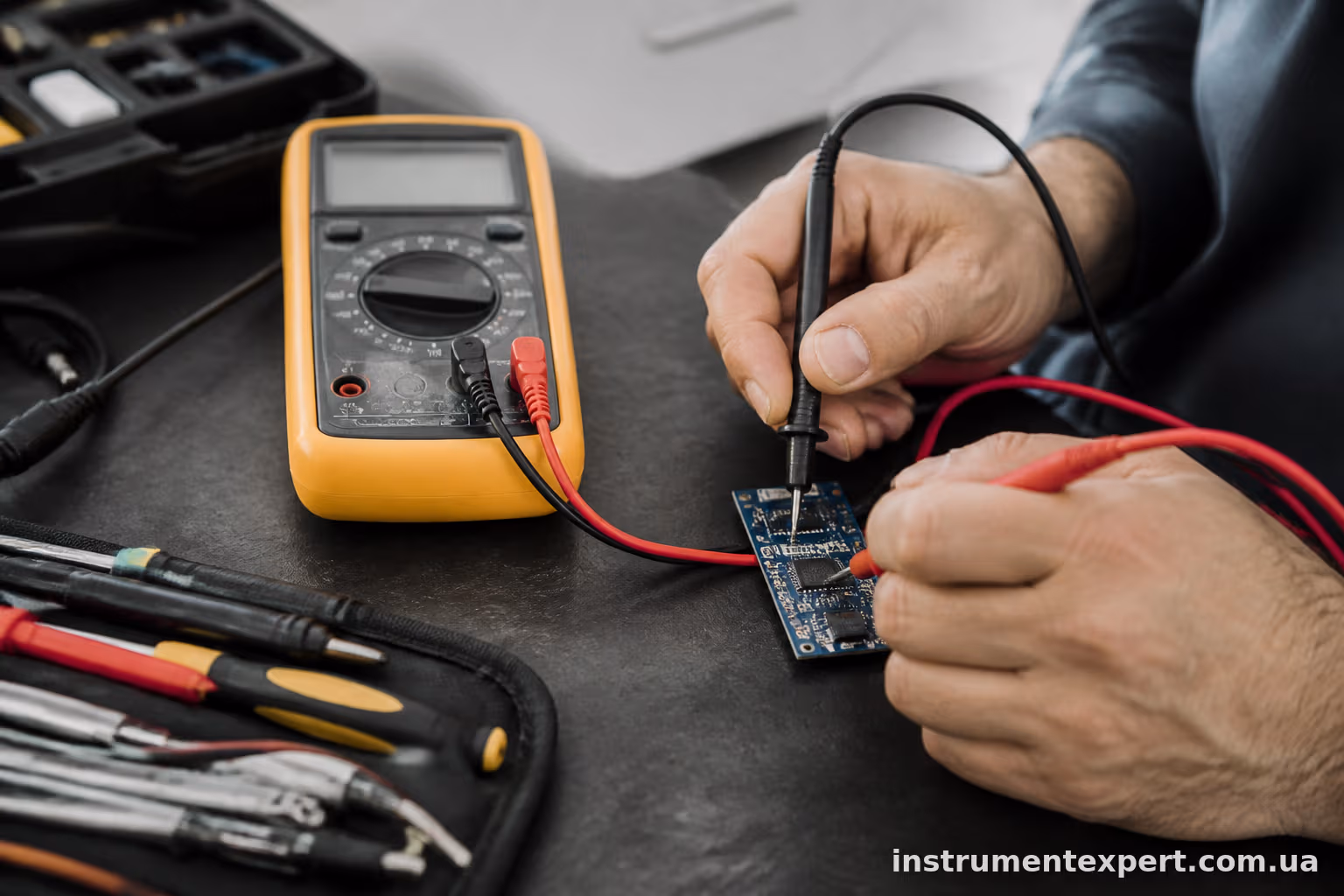

Мультиметр — це прилад, без якого важко уявити нормальний ремонт чи навіть банальну перевірку розетки. Він міряє напругу, струм, опір, а в більшості сучасних моделей ще й перевіряє діоди, транзистори, цілісність проводки (та сама “прозвонка”) і навіть температуру. Для домашнього майстра це один із тих інструментів, які купуються один раз і служать роками — якщо, звісно, обрати правильну модель і не спалити його на першому ж вимірюванні.
Розберемось, що саме брати новачку і як цим користуватись, щоб не наробити помилок.
Цифровий чи стрілочний
Тут вибір насправді простий — беріть цифровий. Стрілочні (аналогові) мультиметри — це вже майже музейна річ, ними користуються хіба що деякі старі майстри за звичкою або радіоаматори, яким важлива плавність показань під час налаштування.
Цифровий мультиметр показує результат цифрами на дисплеї, не потребує розуміння шкал і майже виключає похибку зчитування. Для початківця це критично: не треба гадати, де саме зупинилась стрілка між поділками.

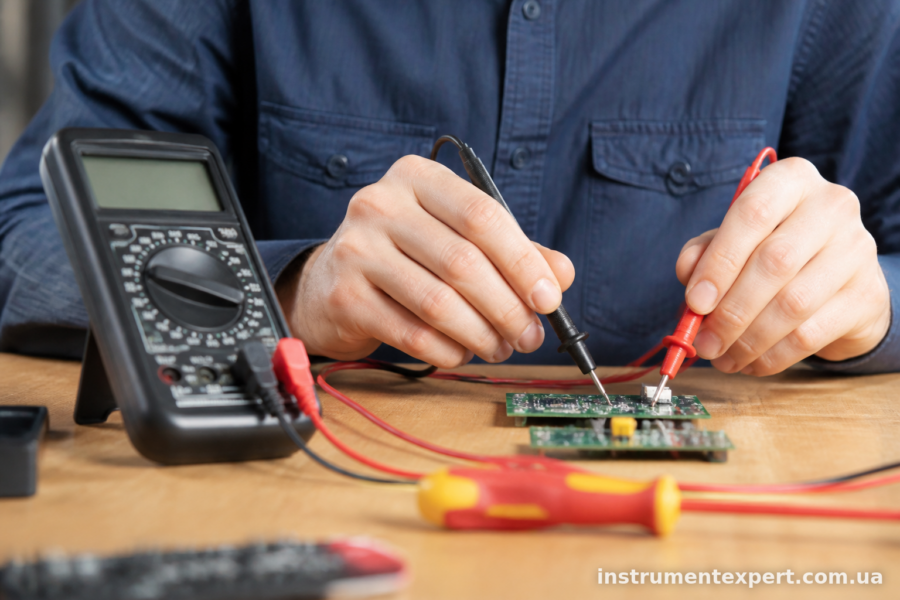

Автоматичний чи ручний вибір діапазону
Ось тут вже є нюанс. Бюджетні мультиметри вимагають вручну виставляти діапазон вимірювання — наприклад, крутити перемикач на 200В, 20В чи 2000мВ залежно від того, що очікуєте побачити. Якщо вибрати неправильний діапазон, прилад або покаже помилку, або взагалі нічого не покаже.
Моделі з автоматичним вибором діапазону (auto-range) самі визначають потрібний масштаб. Ви просто підключаєте щупи і одразу бачите результат. Для новачка це суттєво простіше і зменшує ризик випадково спалити прилад через невірно виставлений режим.
Різниця в ціні між auto-range і звичайним мультиметром зазвичай невелика, тому якщо є можливість — беріть саме автоматичний. Це та функція, яка реально економить нерви в перші місяці користування.
На які параметри дивитись при виборі
Не всі функції однаково потрібні для домашнього використання. Ось базовий набір, який має бути в мультиметрі для дому чи гаража:
- вимірювання постійної та змінної напруги (DC/AC) — для перевірки розеток, акумуляторів, блоків живлення;
- вимірювання постійного струму — для діагностики електроніки, автомобільної проводки;
- вимірювання опору (Ом) — перевірка резисторів, обмоток, нагрівальних елементів;
- прозвонка з’єднань (звуковий сигнал) — найзручніша функція для пошуку обриву в проводці;
- перевірка діодів — придатна, якщо плануєте лізти в дрібну електроніку.
Додатково корисними, але не обов’язковими будуть: вимірювання ємності конденсаторів, частоти, температури (з термопарою в комплекті) і функція true RMS — вона потрібна, якщо доведеться міряти напругу на нелінійних навантаженнях типу частотних перетворювачів чи ШІМ-регуляторів. Для звичайного побутового користування true RMS не критична, це вже ближче до напівпрофесійного рівня.
Дивіться також на максимальну вимірювану напругу — для домашніх задач достатньо 600В, для роботи з промисловою мережею іноді беруть моделі на 1000В.

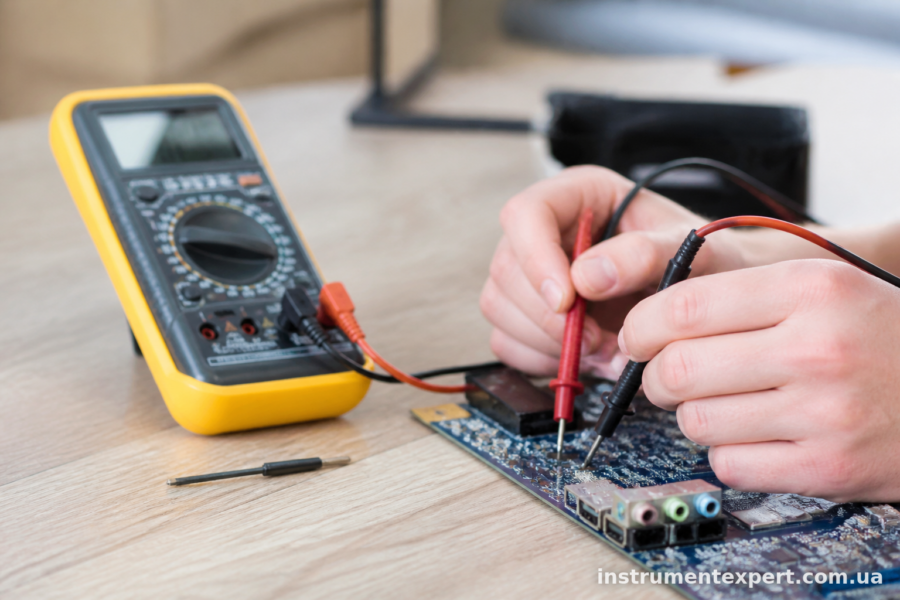

Категорія безпеки CAT
Це той момент, який часто пропускають, а даремно. На корпусі мультиметра або в документації вказується категорія захисту — CAT II, CAT III або CAT IV. Чим вища цифра, тим більший захист від імпульсних перенапруг, які можуть виникнути в мережі.
Для роботи з побутовою розеткою достатньо CAT II. Якщо плануєте лізти у розподільчий щит будинку чи працювати з зовнішньою проводкою — краще брати CAT III. Це не просто маркетингова наліпка: прилад без належного захисту при стрибку напруги може просто вибухнути в руках, і це не перебільшення, такі випадки трапляються.
Комплектація і щупи
Зверніть увагу на щупи, які йдуть у комплекті. Дешеві мультиметри часто комплектуються тонкими щупами з поганою ізоляцією — вони можуть перегріватись при тривалому вимірюванні струму або просто ламатись через кілька місяців. Якщо є можливість — одразу докупіть якісніші щупи або хоча б перевірте товщину ізоляційного шару.
Також гляньте, чи є в комплекті запобіжник для режиму вимірювання струму. Якщо його немає або він низької якості — при короткому замиканні під час вимірювання струму прилад просто вигорить.

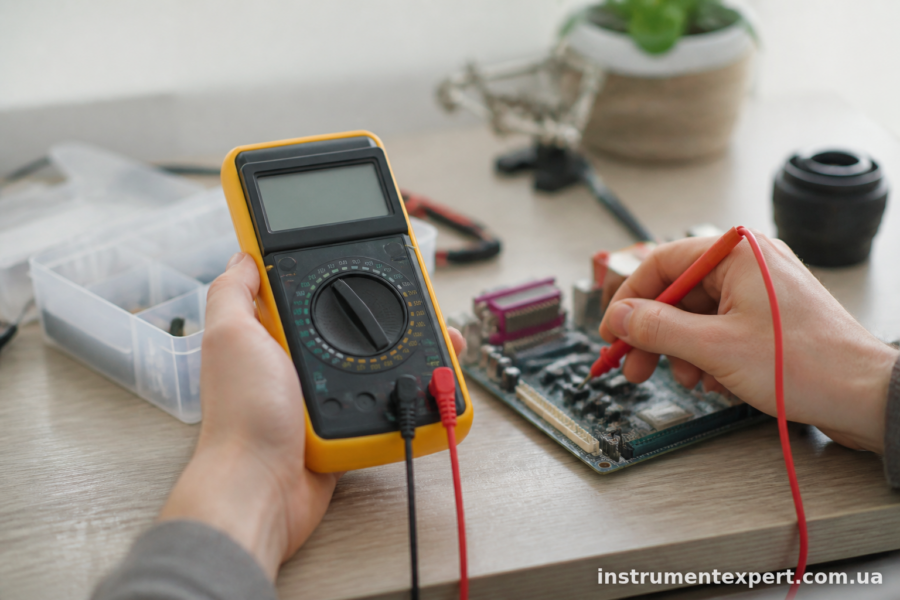

Як користуватись мультиметром: базові вимірювання
Вимірювання напруги
Перемикач ставите в режим DCV (постійна напруга, наприклад для акумуляторів) або ACV (змінна, для розетки 220В). Щупи вставляєте у гнізда COM (чорний, спільний) та VΩmA (червоний). Торкаєтесь щупами контактів — і бачите результат на дисплеї.
Важливий момент: при вимірюванні напруги мультиметр підключається паралельно до кола, тобто просто торкається двох точок, без розриву ланцюга.
Вимірювання струму
Тут все складніше і саме тут новачки найчастіше псують прилад. Струм вимірюється послідовно — тобто мультиметр треба фізично вставити в розрив кола, через який тече струм. Просто торкнутись двома щупами проводу під напругою в режимі струму — це майже гарантоване коротке замикання і згорілий запобіжник, а іноді й сам прилад.
Перед вимірюванням струму обов’язково перевірте, в яке гніздо вставлений червоний щуп — для малих струмів (до 200-400мА) є одне гніздо, для великих (10А і вище) — окреме. Переплутати їх — це прямий шлях до згорілого запобіжника.
Вимірювання опору і прозвонка
Перемикач у положення Ω або на символ дзвіночка (прозвонка). Головне правило — деталь чи ділянку кола, яку міряєте, треба знеструмити. Вимірювати опір на елементі під напругою — це гарантовано неправильний результат, а іноді й ризик для приладу.
Прозвонка зручна для перевірки цілісності проводу: якщо провід цілий, мультиметр пищить, якщо є обрив — тиша. Так за пару секунд знаходиться обрив в подовжувачі чи проводці, на що інакше пішло б хвилин двадцять із викруткою-індикатором.
Типові помилки новачків
Найчастіша помилка — спроба виміряти струм так, як вимірюють напругу, тобто просто торкнутись щупами без розриву кола. Друга поширена помилка — забутий перемкнутий щуп у гнізді для струму, коли потім намагаються міряти напругу. Це майже завжди призводить до короткого замикання через прилад.
Ще одна типова ситуація — вимірювання опору на елементі, який залишився під напругою, наприклад в платі, яка не була відключена від мережі. Результат буде або хибний, або мультиметр покаже помилку, а в гіршому випадку може пошкодитись сам прилад.
Що варто пам’ятати про безпеку
Перед будь-яким вимірюванням на високій напрузі перевірте цілісність щупів — тріщини в ізоляції неприпустимі. Не тримайте пальці близько до металевих наконечників щупів під час роботи з мережею 220В. І ніколи не переключайте режим мультиметра під час контакту щупів з ланцюгом — спочатку прибираєте щупи, потім змінюєте режим.
Якщо плануєте регулярно працювати з електропроводкою будинку чи автомобіля — варто одразу дивитись у бік моделей з CAT III і якісними щупами, навіть якщо це трохи дорожче. Це той випадок, коли економія на безпеці обходиться дорожче за різницю в ціні.
Для старту цілком вистачить простого цифрового мультиметра з auto-range, базовим набором функцій і захистом CAT II — цього достатньо для 90% побутових задач: перевірки розетки, акумулятора, проводки в машині чи прозвонки кабелю. А розібравшись з базовими вимірюваннями, вже легко перейти до складніших задач — діагностики електроніки чи роботи з промисловою мережею.
